Válvulas
Tipos de Válvulas

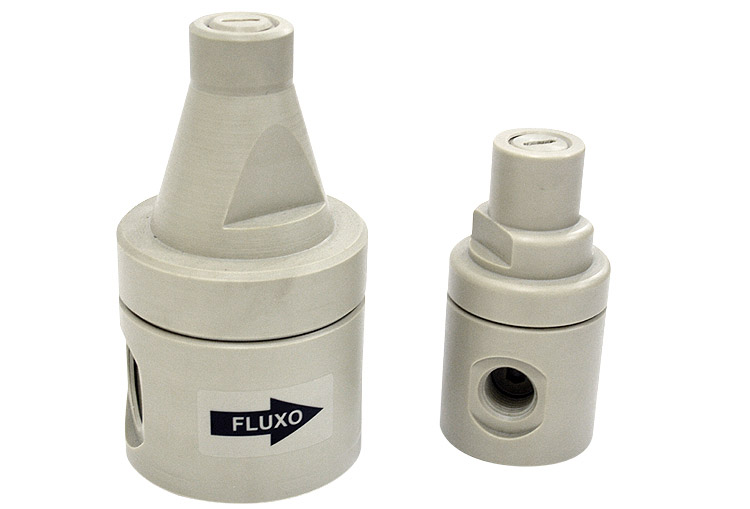

Válvula Reguladora de Pressão e Contrapressão
A válvula reguladora de pressão e contra pressão, é fabricada a partir da injeção do termoplástico e com usinagem especial em torno CNC.Tem por objeto regular a pressão de entrada e saída dentro do sistema (conjunto de trabalho) a partir de valores pré-definidos.
Aplicações
Utilizada em sistema onde há necessidade de regulagem de pressão na entrada e saída até o seu estado de equilíbrio.
Características Técnicas
Corpo: PP.
Diâmetros: DN ½” a DN 1.½”.Conexões: Rosca NPT e Flanges (ANSI 16.5 B ou DIN).Vedações: EPDM ou VITON.Classe de Pressão: PN – 10 ou 150 PSI.Regulagem de Pressão: de 0,5 bar a 4,0 bar.Internos: Mola em aço INOX, revestida em resina epóxi.Membrana: EPDM ou VITON®.

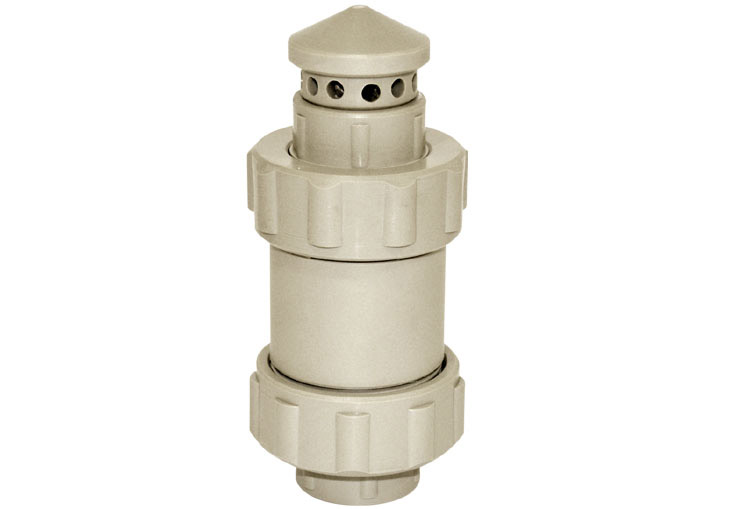

Válvula Ventosa

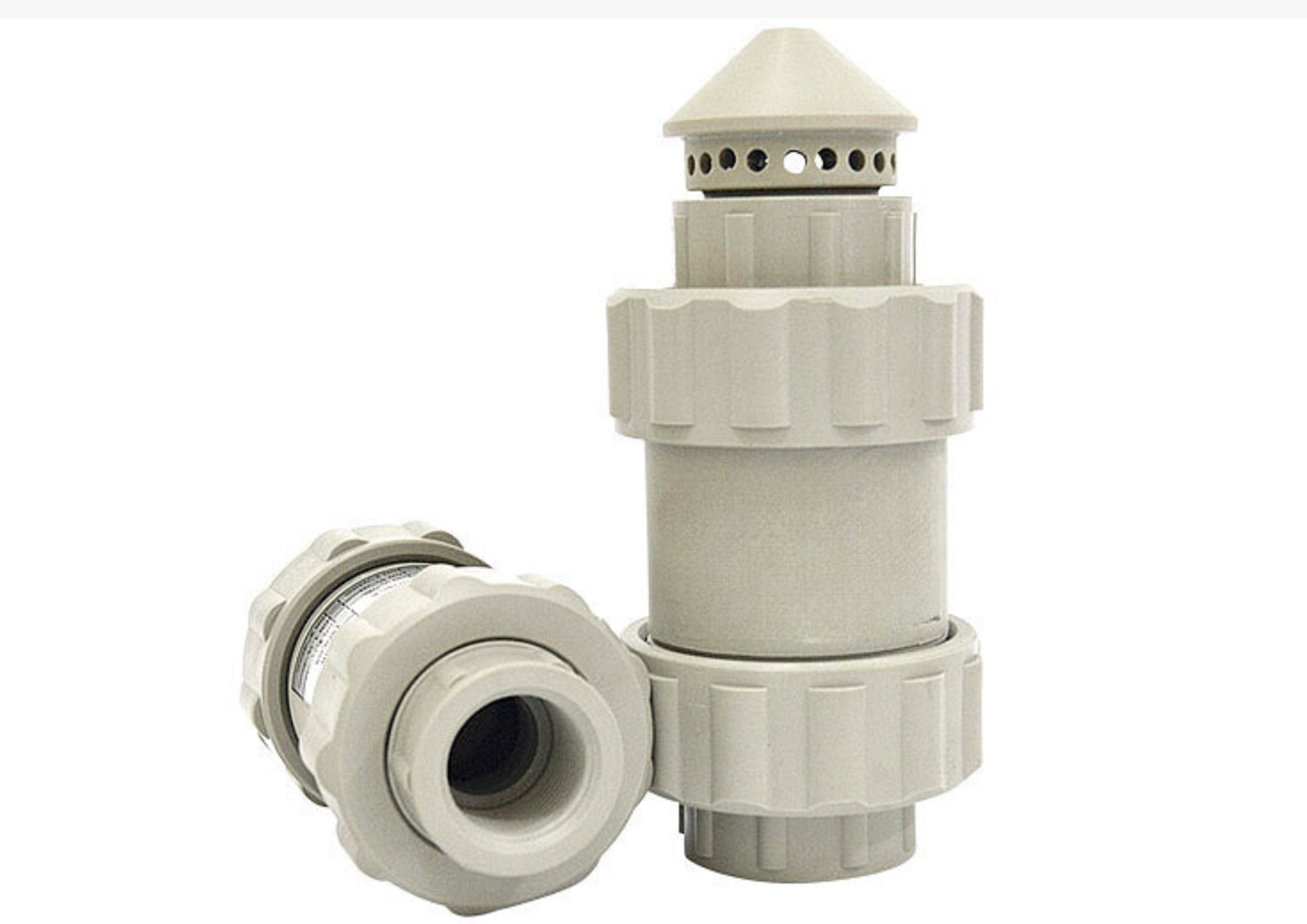

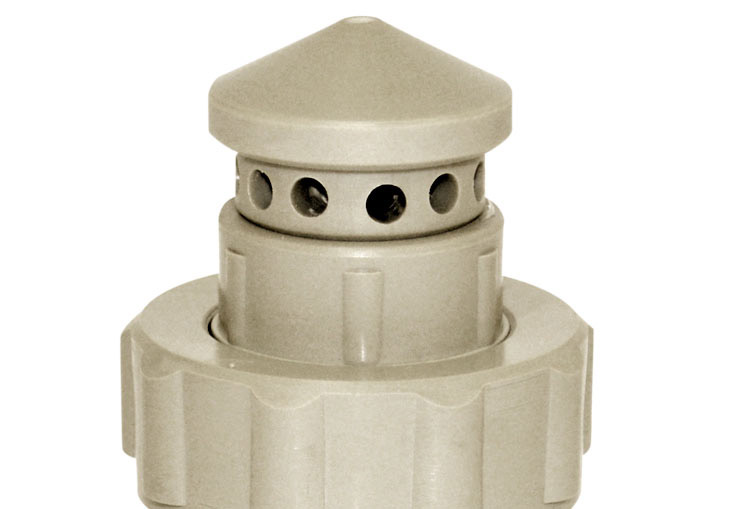

A válvula ventosa simples é utilizada para expelir o ar do interior das tubulações.
A presença de ar dentro da tubulação, pode acarretar graves problemas ao sistema, dentre elas:
- Interrupção total ou parcial da vazão por um bolsão de ar aprisionado em um ponto alto da canalização;
- Golpes de aríete, devido à retenção das bolhas de ar ou ao deslocamento na canalização;
- Ineficiência das bombas por girarem a seco.
Características Técnicas
Corpo: PP.Diâmetros: DN ½” a DN 4”.Conexões: Rosca (BSP ou NPT) e Flanges (ANSI 16.5 B ou DIN).Vedações: EPDM ou VITON.Classe de Pressão: PN – 10 ou 150 PSI.
Válvula Respiro
A válvula de Respiro em PP tem como finalidade em aliviar e expulsar o ar e/ou gases que ficam armazenados no interior de tanques e recipientes.Fabricadas em tamanho único de DN 2”, onde a parte inferior da válvula respiro é rosqueada sobre o tanque e/ou recipiente e parte superior desta, fica disposta na parte superior externa deste tanque e/ou recipiente.
Características Técnicas
Corpo: PP.
Diâmetros: DN 2".
Conexões: Rosca BSP.

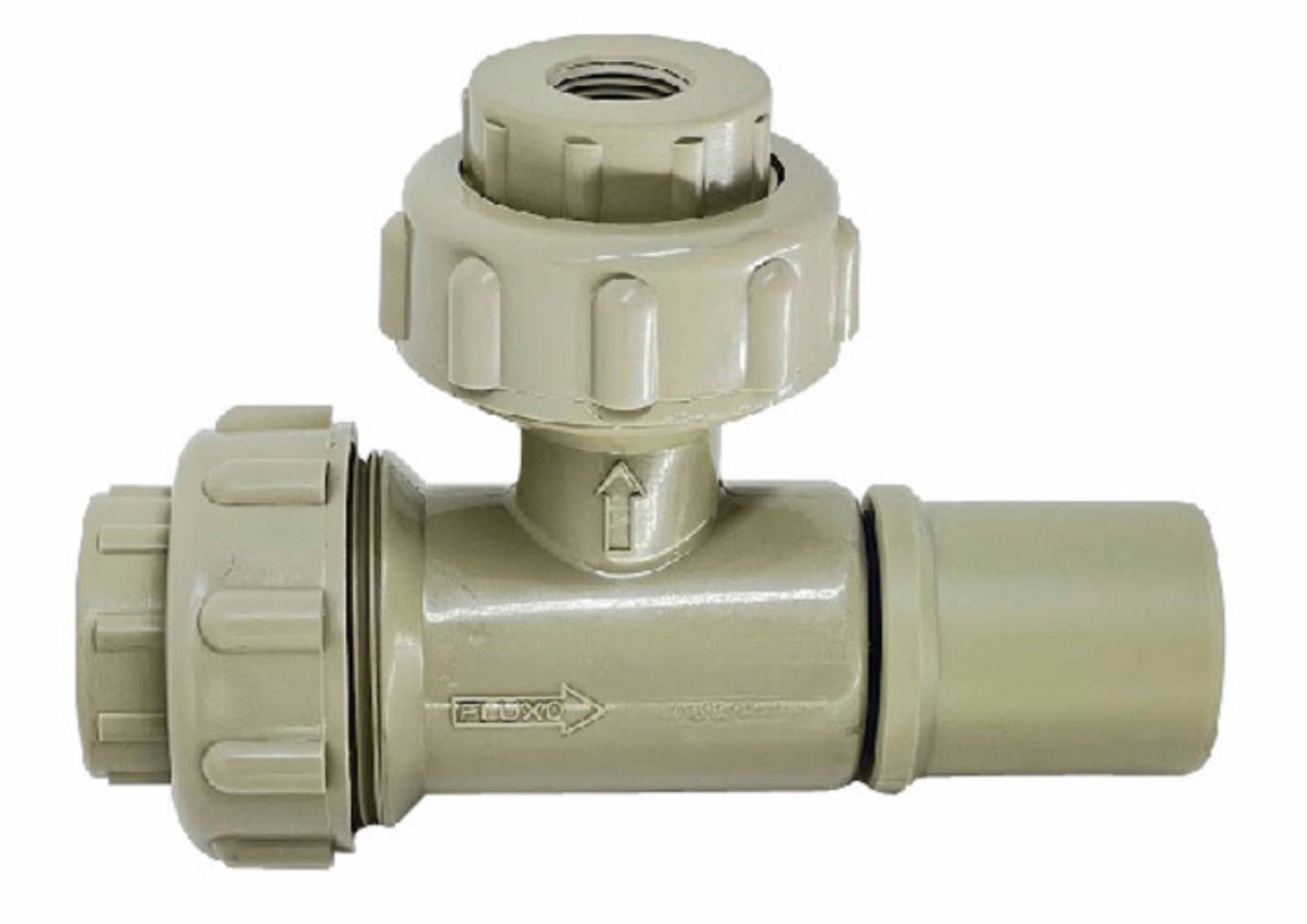

Válvula Quebra Vácuo
Válvula quebra - vácuo protege instalações contra vácuo. São utilizadas para pressão negativa e permite a entrada de ar na instalação.Assim, quando em repouso, estas válvulas estão fechadas. Se a pressão interna da instalação, atingir níveis abaixo da pressão atmosférica, além da pressão diferencial ajustada, a válvula se abre.A instalação é ventilada até se atingir novamente a pressão diferencial ajustada. Importante ressaltar que, no caso de uma subida de pressão acima da pressão atmosférica, as válvulas quebra - vácuo permanecem fechadas ou seja, não protegem de sobre pressão.
Características Técnicas
Corpo: PP.
Diâmetros: DN ½” a DN 4”.
Conexões: Rosca (BSP ou NPT) e Flanges (ANSI 16.5 B ou DIN).
Vedações: EPDM ou VITON.
Classe de Pressão: PN – 10 ou 150 PSI.
Válvula Bóia

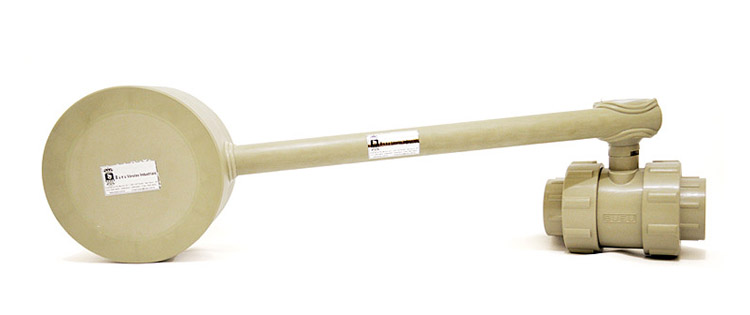

A válvula boia é fabricada a partir de peças injetadas e acabadas em torno CNC. A válvula boia é indicada ao controle de vazão de tanques e reservatórios industriais. É de fácil manuseio e instalação.
Características Técnicas
Corpo: PP.
Diâmetros: DN ½” a DN 4”.
Conexões: Solda, Rosca (BSP ou NPT) e Flanges (ANSI 16.5 B ou DIN).
Vedações: EPDM ou VITON.
Classe de Pressão: PN – 10.
Válvula Agulha
É um tipo de válvula usada quando se deseja um fino controle do fluxo. A válvula agulha recebe este nome porque é projetada com um obturador em forma de cone muito fino.Sua aplicabilidade na indústria é de fazer o controle do fluxo de um fluido, que passa por dentro de uma determinada tubulação, com alta precisão.
Características Técnicas
Corpo: PP.
Diâmetros: DN ½” a DN 4”.
Conexões: Solda, Rosca (BSP ou NPT) e Flanges (ANSI 16.5 B ou DIN).
Vedações: EPDM ou VITON.
Classe de Pressão: PN – 10 ou 150 PSI.
Válvula Alívio
Válvulas de alívio e segurança são destinadas a sistema onde o fluxo seja líquido, ou seja, fluidos incompressíveis.Os termos "alívio" e "segurança", se aplicam a válvulas que têm a finalidade de aliviar a pressão de um sistema. Nas indústrias de processo químico em geral, costuma-se chamar todas essas de válvulas de segurança, porém existem diferenças, principalmente no tipo de fluido e, consequentemente, no processo construtivo de cada uma.
As válvulas de segurança são aplicadas em serviços com fluidos compressíveis, como gases e vapores, aliviando o excesso de pressão de forma rápida e instantânea (ação "pop").Válvulas de alívio têm abertura proporcional ao aumento de pressão ao qual ela está instalada e após ser atingida a pressão de ajuste. São aplicadas principalmente em serviços com fluidos incompressíveis, ou seja, fluidos no estado líquido. Nessas válvulas o curso de abertura é sempre proporcional à sobre pressão do sistema.Já as válvulas de alívio e segurança podem operar tanto com gases e vapores ou com líquidos, dependendo da aplicação.
Características Técnicas
Corpo: PP e PVDF.
Diâmetros: DN ½” a DN 4”.
Conexões: Rosca (BSP ou NPT) e Flanges (ANSI 16.5 B ou DIN).
Vedações: EPDM ou VITON.
Classe de Pressão: PN – 10 ou 150 PSI.
Regulagem de Pressão: de 0,5 bar a 8,0 bar
Internos: Sua mola interna, em aço inox é revestida em resina epóxi.
Válvulas de Retenção

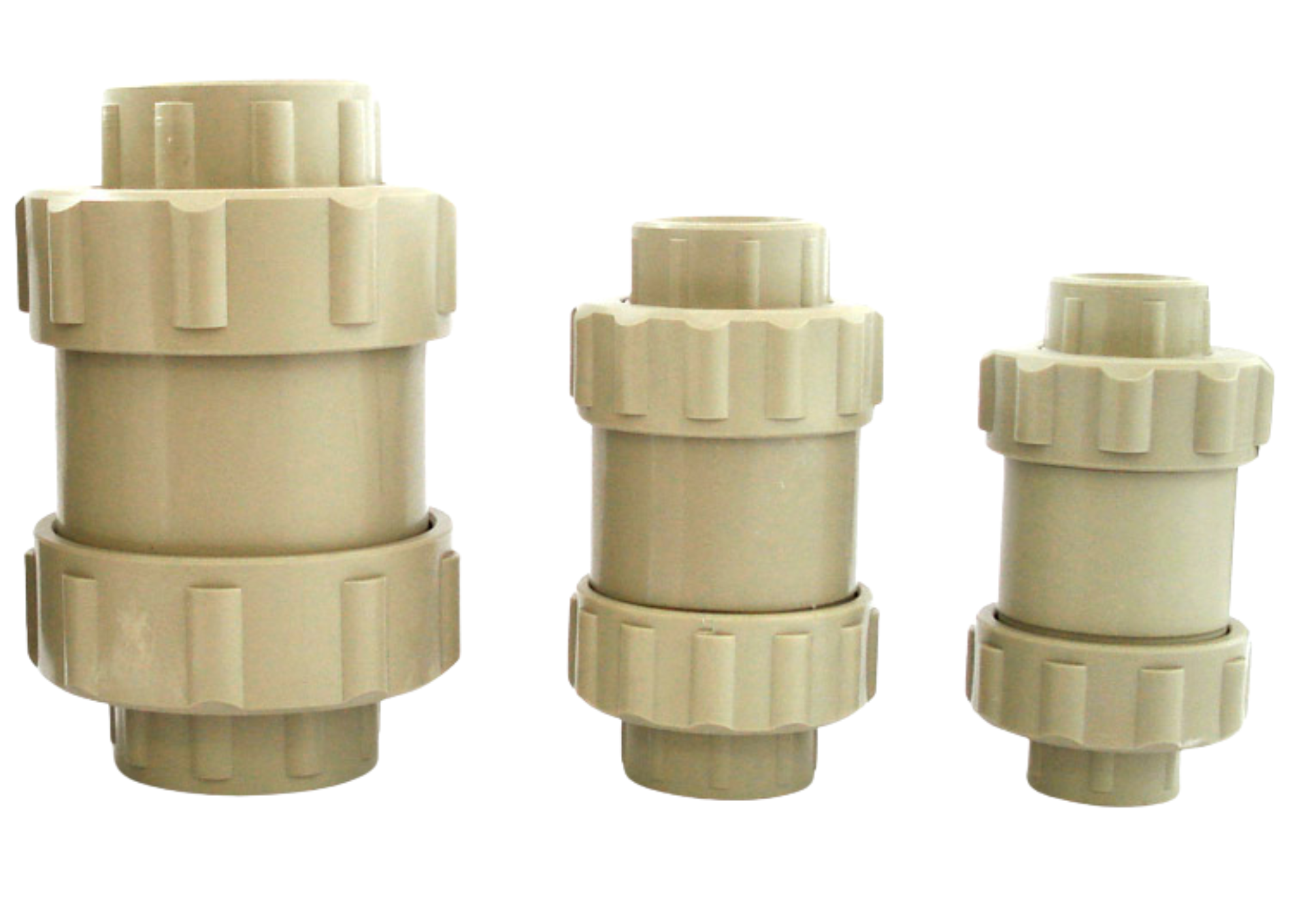

Válvula Retenção Vertical
A válvula de retenção vertical possui aplicação específica dentro de uma tubulação industrial. Somente deverá ser instalada na posição vertical.É projetada para instalação em linha de sucção de bomba, mantendo a tubulação cheia de liquido, assim permite que a bomba entre novamente em operação de forma imediata.Proporciona passagem do fluido no fluxo num único sentido e impede seu retorno no sentido contrário.Nossa válvula de retenção vertical é auto operada, ou seja, ela abre e fecha pela ação do próprio fluxo. Seu obturador foi dimensionado para proporcionar menor resistência e consequentemente menor perda de carga ao sistema. Características Técnicas: Corpo: PP e PVDF. Diâmetros: DN ½” a DN 4”.Conexões: Solda, Rosca (BSP ou NPT) e Flanges (ANSI 16.5 B ou DIN). Vedações: EPDM ou VITON.Classe de Pressão: PN–16 ou 240 PSI até DN 2” e PN-10 ou 150 PSI DN 2.1/2” até DN 4”
Válvula Retenção Horizontal
A válvula de retenção horizontal possui aplicação específica dentro de uma tubulação industrial. Poderá ser instalada na posição vertical ou horizontal.Sua função é permitir a passagem do fluido no fluxo num único sentido e impedir seu retorno no sentido contrário.É projetada para instalação em linha de sucção de bomba, mantendo a tubulação cheia de liquido, assim permite que a bomba entre novamente em operação de forma imediata.Nossa válvula de retenção horizontal faz uso de mola em aço inox revestido em resina epoxi, protegendo de ataques químico e travamento. Seu acionamento se dá pela impulsão da mola junto ao obturador, fechando assim o retorno do fluxo no sistema.Seu obturador foi dimensionado para proporcionar menor resistência e consequentemente menor perda de carga ao sistema.Características Técnicas: Corpo: PP e PVDF.Diâmetros: DN ½” a DN 4”.Conexões: Solda, Rosca (BSP ou NPT) e Flanges (ANSI 16.5 B ou DIN).Vedações: EPDM ou VITON.Classe de Pressão: PN–16 ou 240 PSI até DN 2” e PN-10 ou 150 PSI DN 2.1/2” até DN 4”

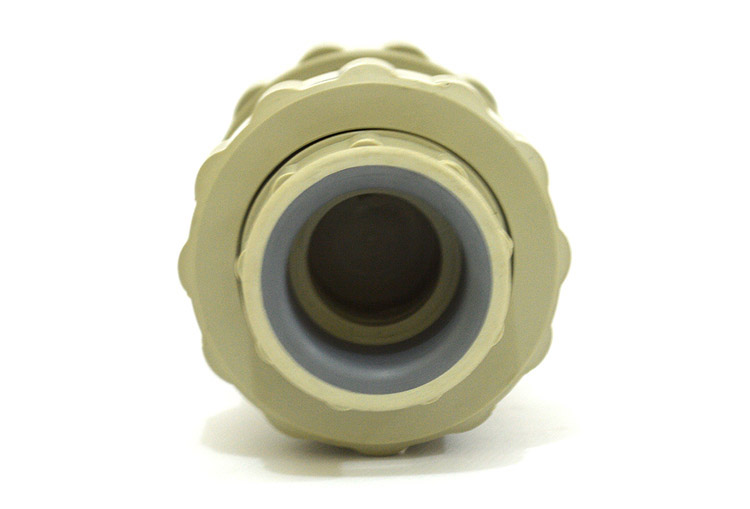

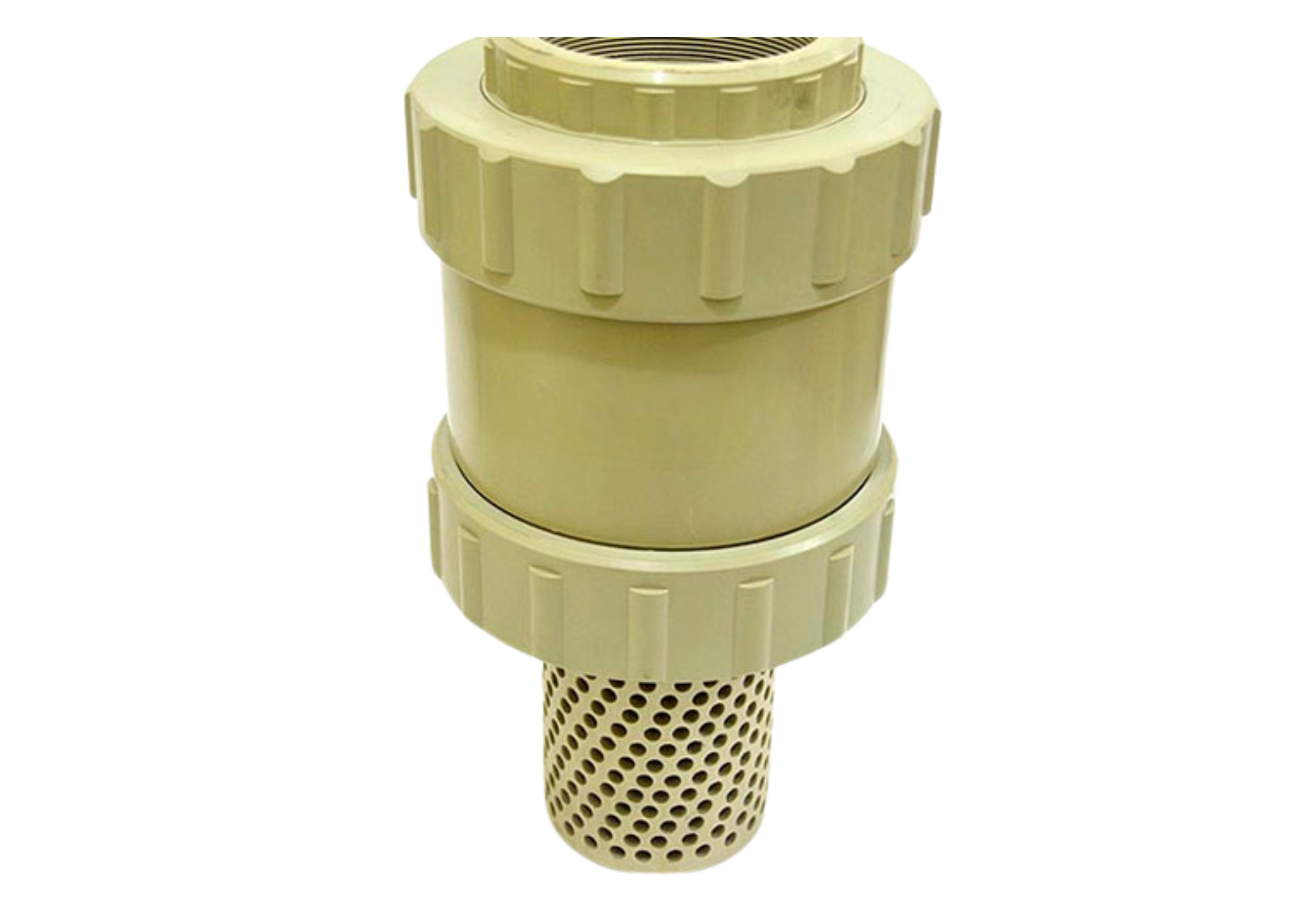

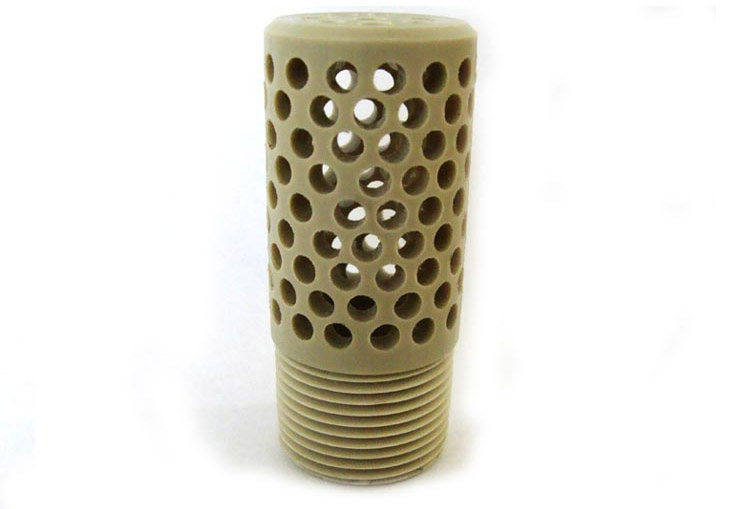

Válvula Retenção com Crivo ou Fundo de Poço ou "De Pé"
Nossa válvula de retenção com crivo é auto operada, ou seja, ela abre e fecha pela ação do próprio fluxo. Seu obturador foi dimensionado para proporcionar menor resistência e consequentemente menor perda de carga ao sistema.É projetada para instalação em linha de sucção de bomba, mantendo a tubulação cheia de liquido, assim permite que a bomba entre novamente em operação de forma imediata.Em uma das extremidades se aloja o crivo, que impede a entrada de materiais estranhos na tubulação, protegendo assim, bombas e equipamentos.Recomenda-se manutenção periódica, mediante a limpeza da grade de proteção (crivo), pois o entupimento deste, levará a um possível colapso da bomba de sucção.
Características Técnicas:Corpo: PP e PVDF.Diâmetros: DN ½” a DN 4”.Conexões: Solda, Rosca (BSP ou NPT) e Flanges (ANSI 16.5 B ou DIN) e crivo.Vedações: EPDM ou VITON.Classe de Pressão: PN–16 ou 240 PSI até DN 2” e PN-10 ou 150 PSI DN 2.1/2” até DN 4”
Válvula Retenção tipo Portinhola

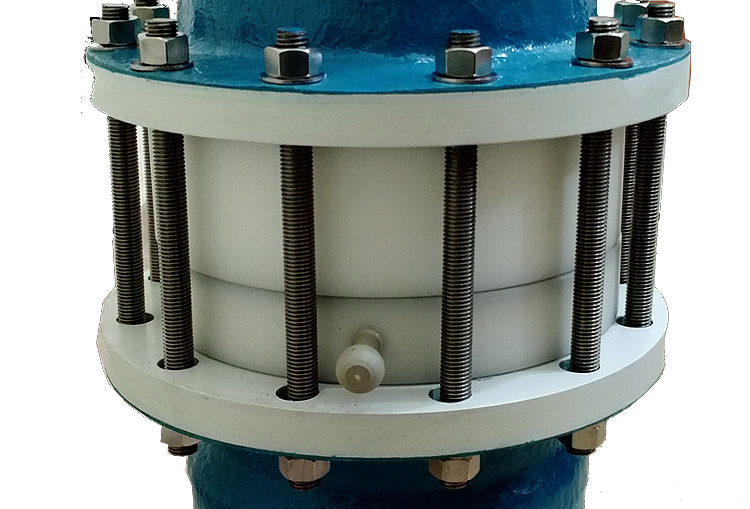

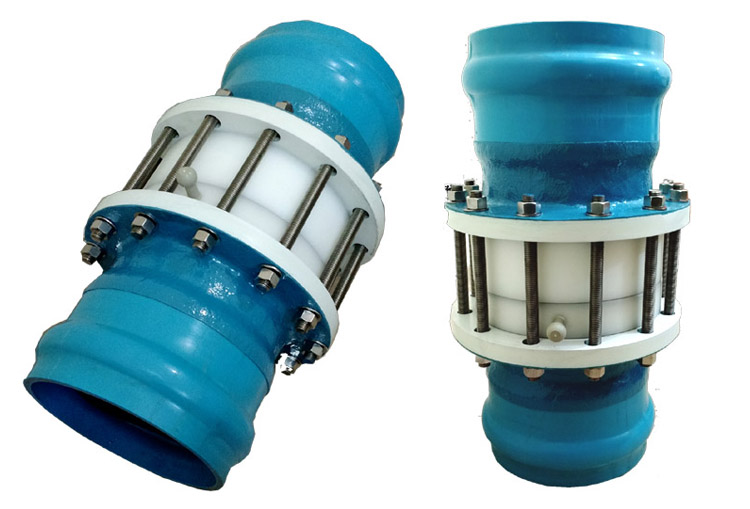

A válvula de retenção tipo portinhola, fabricadas pela BUEU® Válvulas é do tipo wafer.
Características Técnicas
Corpo: PP.Diâmetros: DN 4” a DN 10”.Conexões: Wafer entre Flanges.Acessório: Colarinho/espaçador.Vedações: EPDM ou VITON.Classe de Pressão: PN-10 até DN 6”, acima consultar o fabricante.
Automatizadas

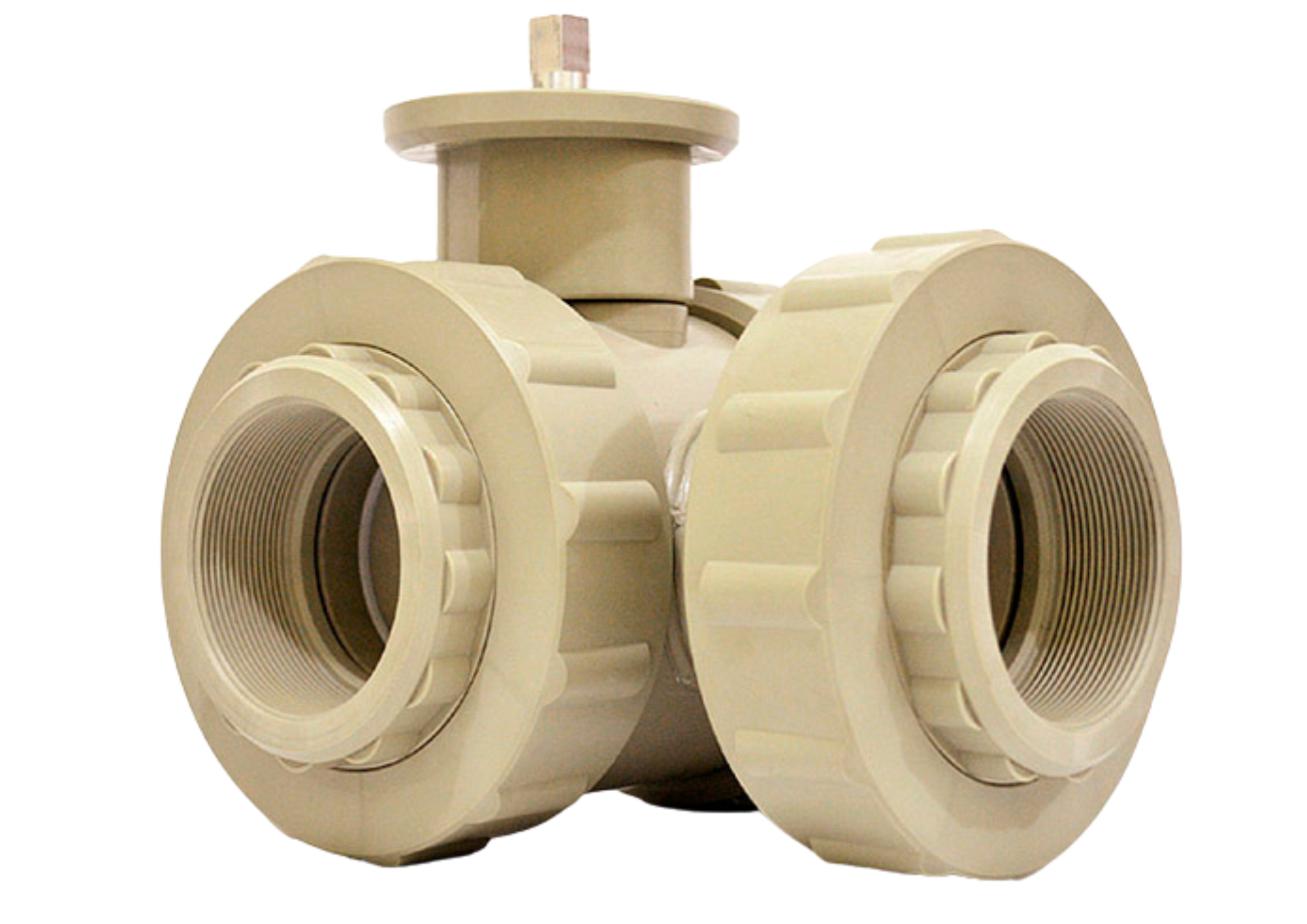

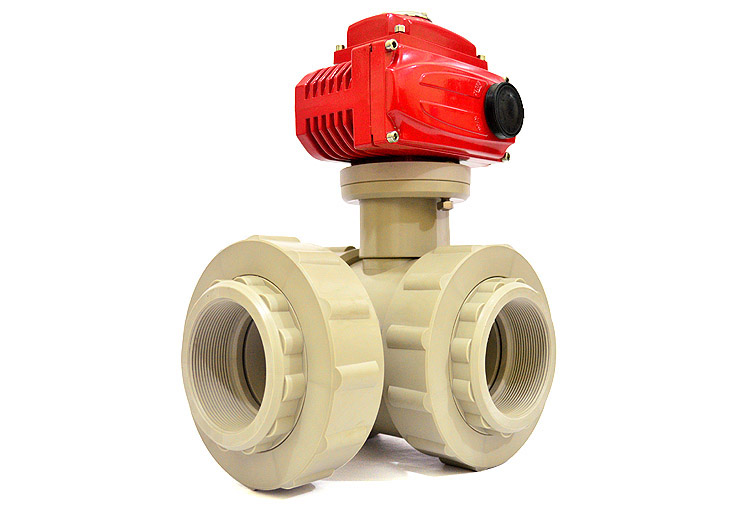

Esfera 3 vias com Atuador ou Pneumático Elétrico
A válvula esfera em 3 vias BUEU® podem ser automatizadas (*) de duas maneiras:Atuador Elétrico
Atuador Pneumático e acessórios
Características Técnicas
Aplicação: Abrir, fechar e direcionar a passagem de um fluxo.Corpo: PP e PVDF.Diâmetros: DN ½” a DN 4”.Conexões: Solda, Rosca (BSP ou NPT) e Flanges (ANSI 16.5 B).Vedações: EPDM ou VITON.Classe de Pressão: DN ½” até DN 2” - PN–16 ou 240 PSI.Classe de Pressão: DN 2.1/2” até DN 4” – PN-6 ou 90 PSI.Sedes: Teflon - PTFE (teflon).
Esfera com Atuador Pneumático Elétrico
A válvula de borboleta tem um corpo, uma sede resiliente (VITON® OU EEsta válvula desempenha a função de abrir /fechar, e construção tripartida (um corpo e duas conexões), o que facilita a manutenção sem a demanda de desconexão das extremidades da linha.O nome é derivado a partir da esfera de controle de fluxo localizado no interior do corpo da válvula.Um furo através do centro da esfera ao longo de um eixo liga as portas de entrada e saída do corpo.A esfera é mantida no lugar e gira 90 ° dentro do corpo apoiada nos assentos de PTFE. Estes fornecem lubrificação permanente, e mantem a esfera a “prova de bolhas”.Anéis de elastômeros (Viton® ou EPDM) são utilizados na haste e demais portas vedantes para evitar a fuga para a atmosfera.Na posição aberta, o fluxo é pleno, e há perda de carga mínima quando a passagem através da esfera é do mesmo tamanho que o diâmetro interno do tubo.
* Podendo esta ser atuada pneumática ou eletricamente com nosso suporte em PP para atuador.
Características Técnicas
Aplicação: Abrir e fechar a passagem de um fluxo (on/off).Corpo: PP e PVDF.Diâmetros: DN ½” a DN 4”.Conexões: Solda, Rosca (BSP ou NPT) e Flanges (ANSI 16.5 B ou DIN).Vedações: EPDM ou VITON.Classe de Pressão: PN–16 ou 240 PSI.Sedes: Teflon - PTFE (puro).
Válvulas Esfera

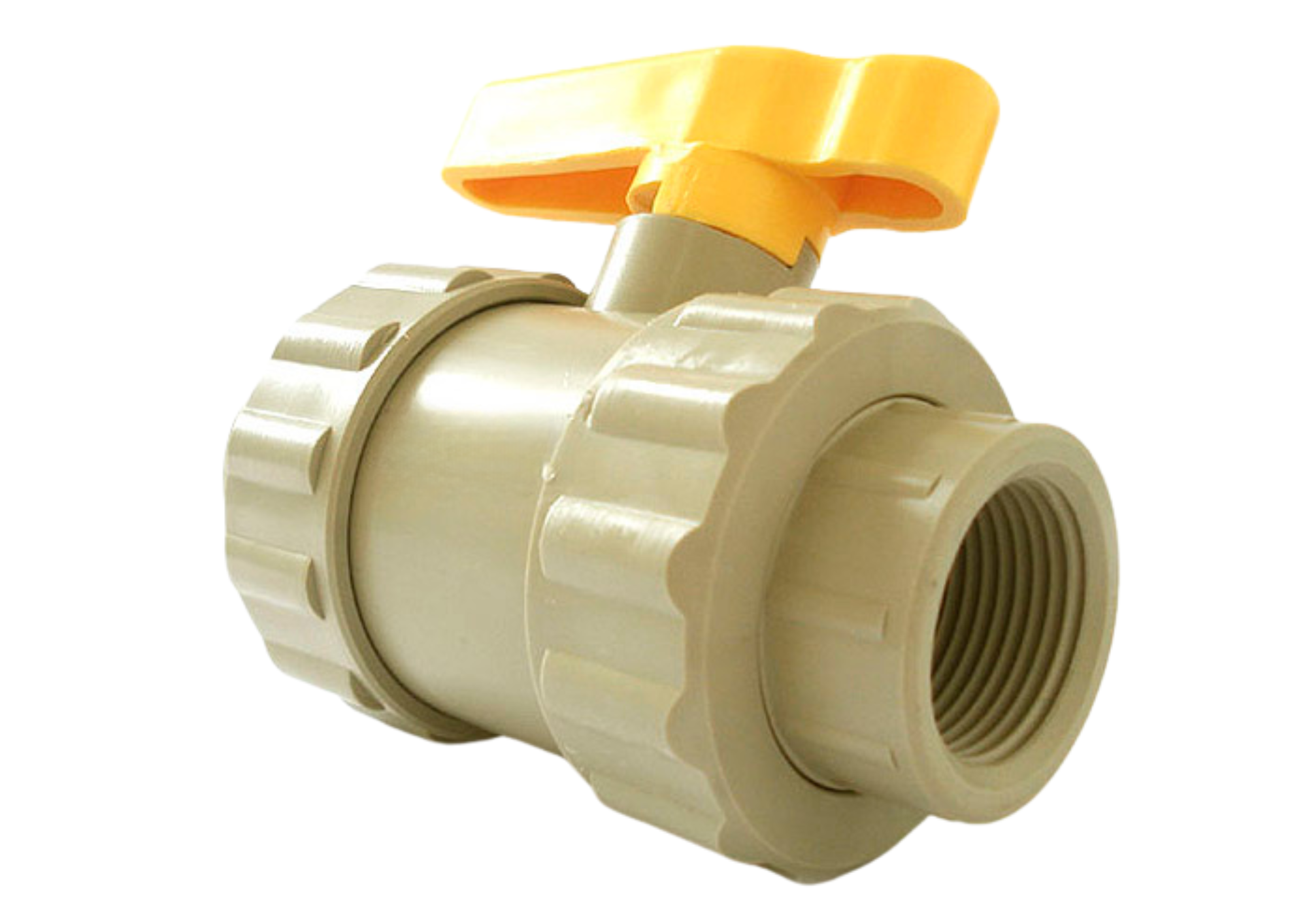

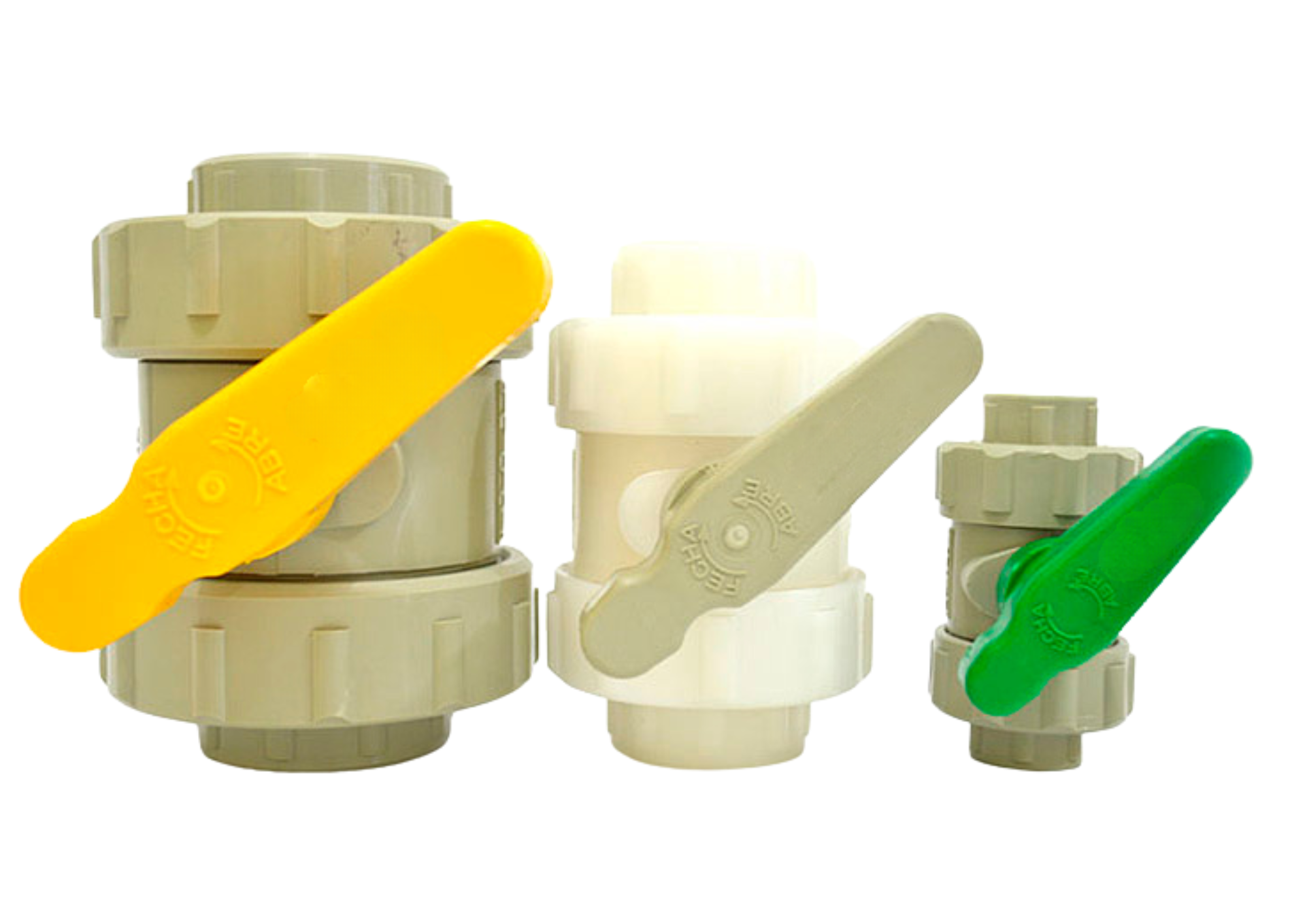

Válvula Esfera
A válvula esfera consiste em um dispositivo mecânico utilizado no controle do fluxo em tubulações. A esfera, dentro do corpo da válvula, tem um orifício no meio, que quando alinhado com as extremidades deste, permite a passagem (plena) do fluxo e na posição perpendicular, bloqueia o fluxo.
Aplicações e Vantagens:
Abertura e fechamento rápido;Possibilita visualização à distância, através da alavanca ou monitor de posição;Oferece passagem plena do fluido;Acionamento por alavanca, atuador pneumático ou atuador elétrico;Alavanca com indicação de anéis de vedação (orings);Alavanca cor VERDE: orings em VITON®;Alavanca cor AMARELA: orings em EPDM;Sedes em PTFE (teflon);Baixo torque de operação;Fácil manutenção, pois seu corpo é tripartido;Indicada na aplicação de produtos químicos (*), corrosivos (*) e abrasivos (*);Aceita temperatura de até 92º C.
Características Técnicas:
Aplicação: Abrir e fechar a passagem de um fluxo.Corpo: PP.Diâmetros: DN ½” a DN 4”.Conexões: Solda, Rosca (BSP ou NPT) e Flanges (ANSI 16.5 B ou DIN).Vedações: EPDM ou VITON.Classe de Pressão: DN ½” até DN 2” - PN–16 ou 240 PSI.Classe de Pressão: DN 2.1/2” até DN 4” – PN-10 – 150 PSI.Sedes: Teflon - PTFE (teflon).
(*) Consultar a tabela do fabricante.

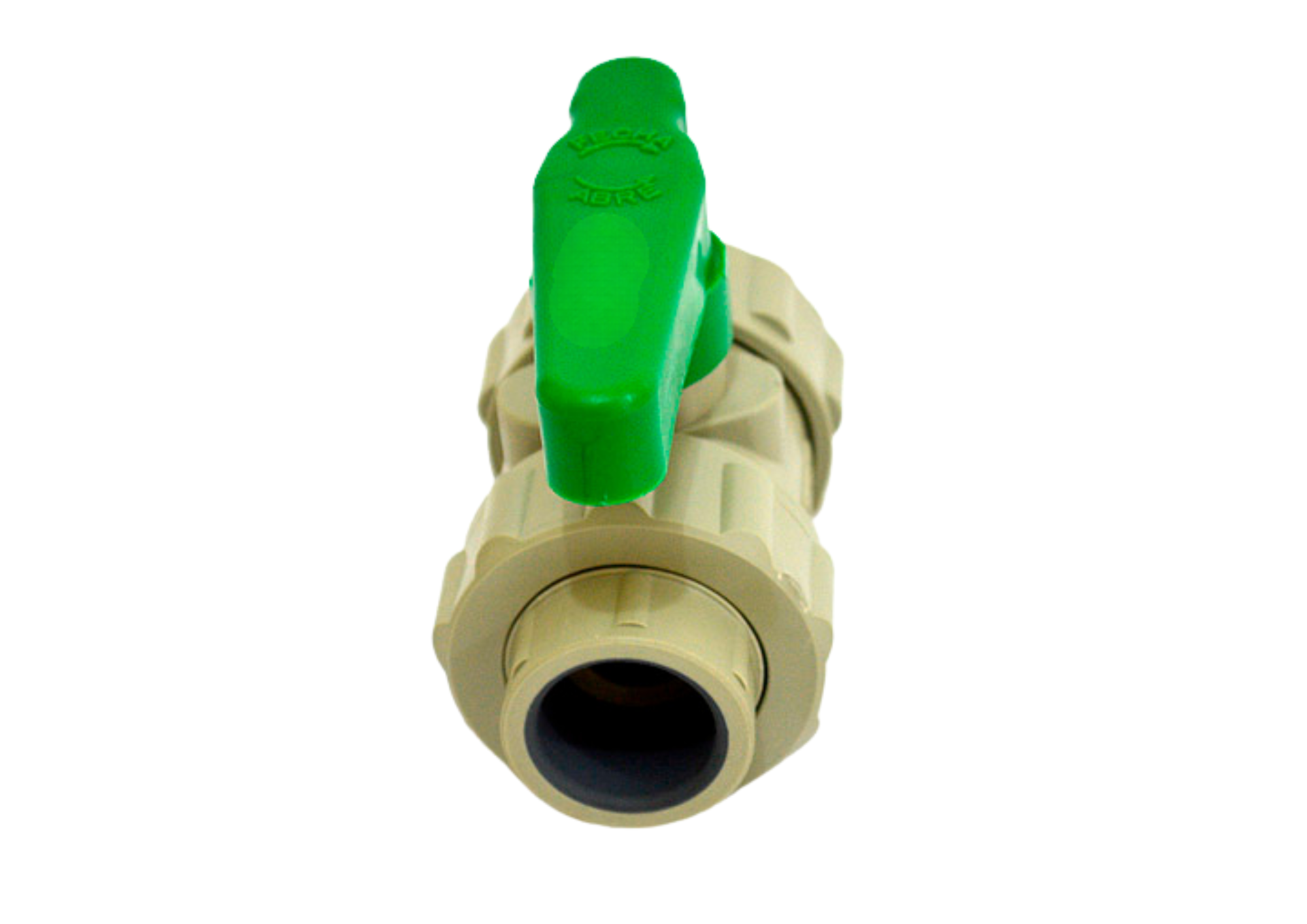

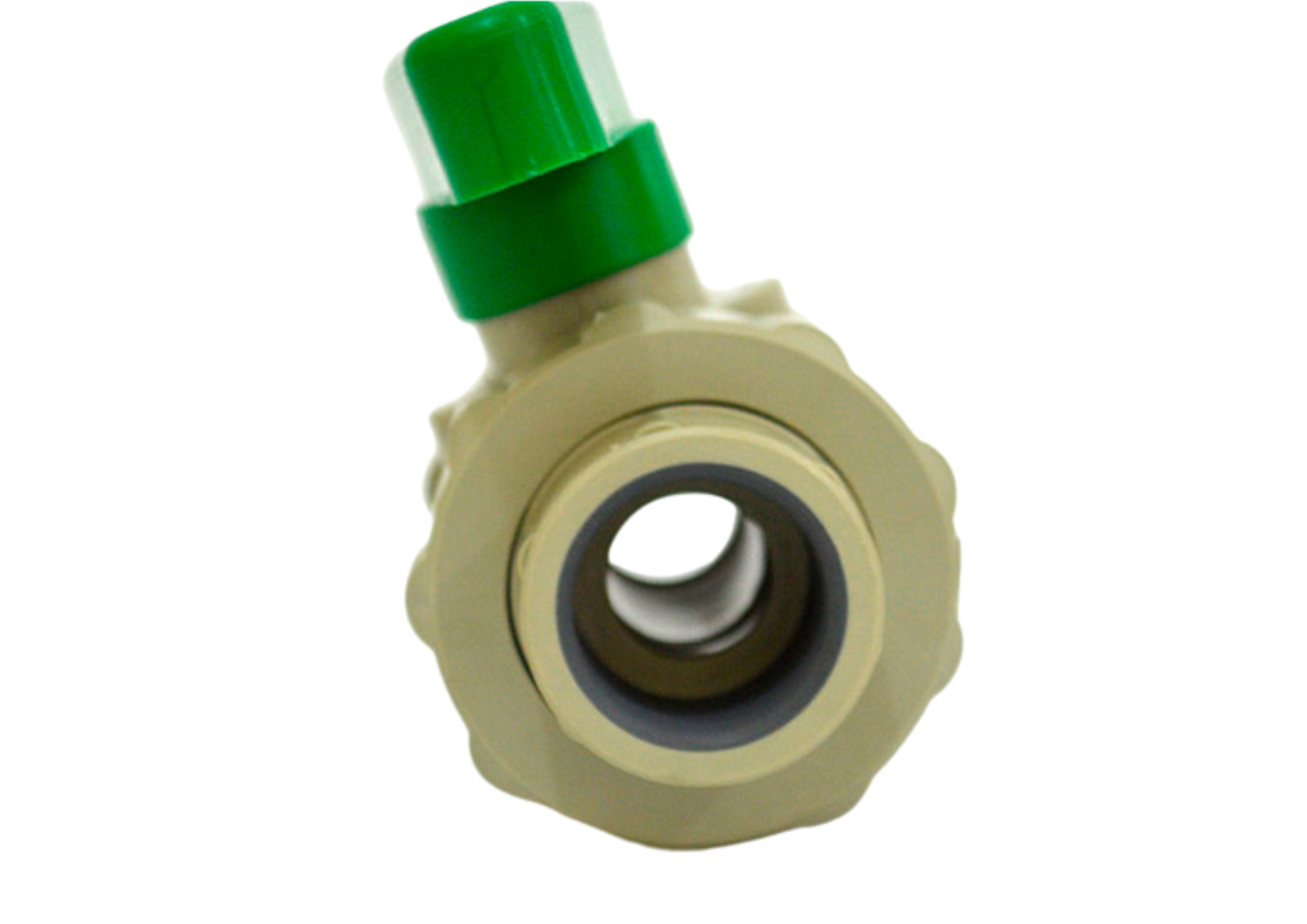

Válvula Esfera com Conexões CPVC/PVC
As Válvulas Esfera em PP podem ser coladas em tubulações de CPVC e/ou PVC, schedule 40 ou schedule 80.
O grande diferencial de ste produto é agilizar e aproveitar instalações já existes e novos projetos com tubulações em CPVC/PVC.
Aplica-se em válvulas esfera em 3 vias padrão “L”.
Características Técnicas:
Aplicação: Passagem de fluxo com possibilidade de direcionamento.
Corpo: PP.
Diâmetros: DN ½” a DN 4”.
Conexões: Solda Schedule 40 ou 80
Vedações: EPDM ou VITON.
Classe de Pressão: PN–16 ou 240 PSI até DN 2” e PN-10 ou 150 PSI DN 2.1/2” até DN 4”.

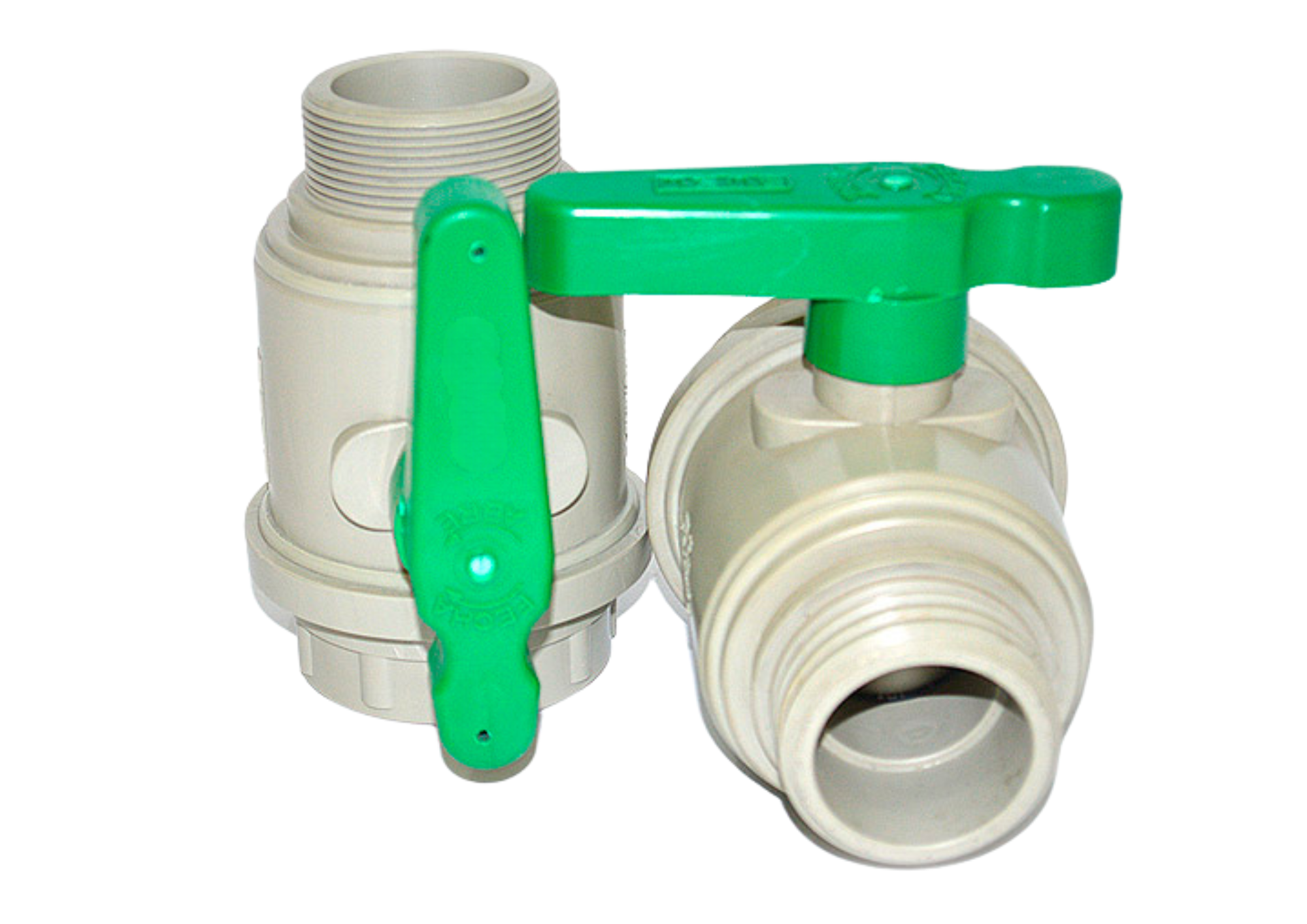

Válvula Esfera para Tanques IBC'S

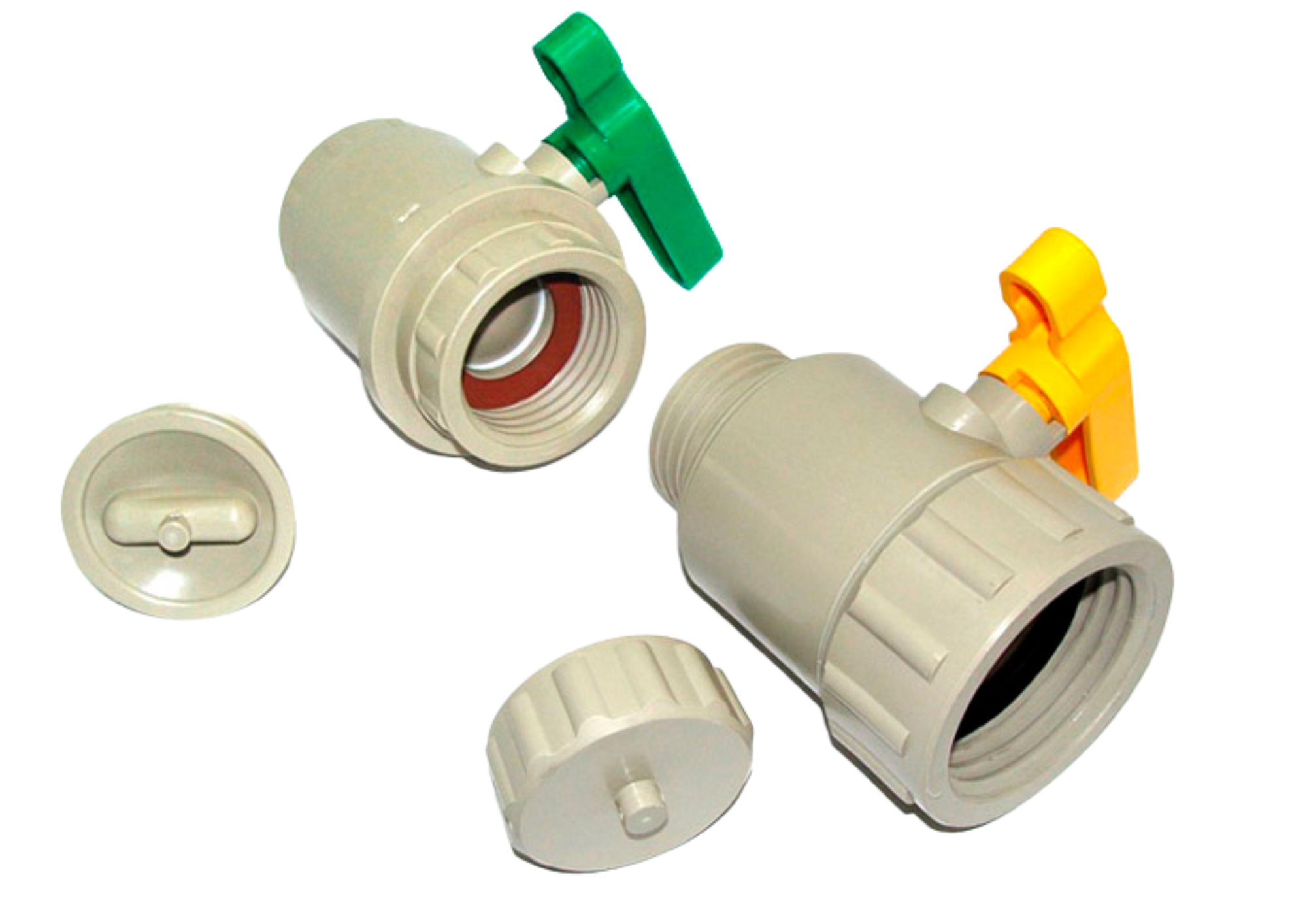

A válvula esfera é fabricada a partir da injeção do termoplástico e com usinagem especial em torno CNC. São válvulas blindadas de movimento rotativo, nas quais o obturador é uma esfera que descreve um movimento rotacional de 0° a 90° em relação ao sentido de escoamento do fluxo na tubulação, para abrir e fechar.
Indicada na passagem de fluxo em geral, e em especial para produtos químicos, corrosivos e abrasivos. (*)
(*) Consultar tabela do fabricante.
Aplicações
Destina-se ao controle de fluxo de tanques IBC´s.
Construída com dimensão especial, permite que a válvula fique protegida pela gaiola de aço.
Características Técnicas:
Corpo: PP.
Conexões Saída: Rosca grossa, rosca BSP interna DN 2”, rosca BSP externa DN 2” e engate rápido.
Vedações: EPDM ou VITON.
Classe de Pressão: PN – 10 ou 150 PSI.
Temperatura: até 92º C.
Acessórios: Acompanha tampa para colocação de lacre de segurança.

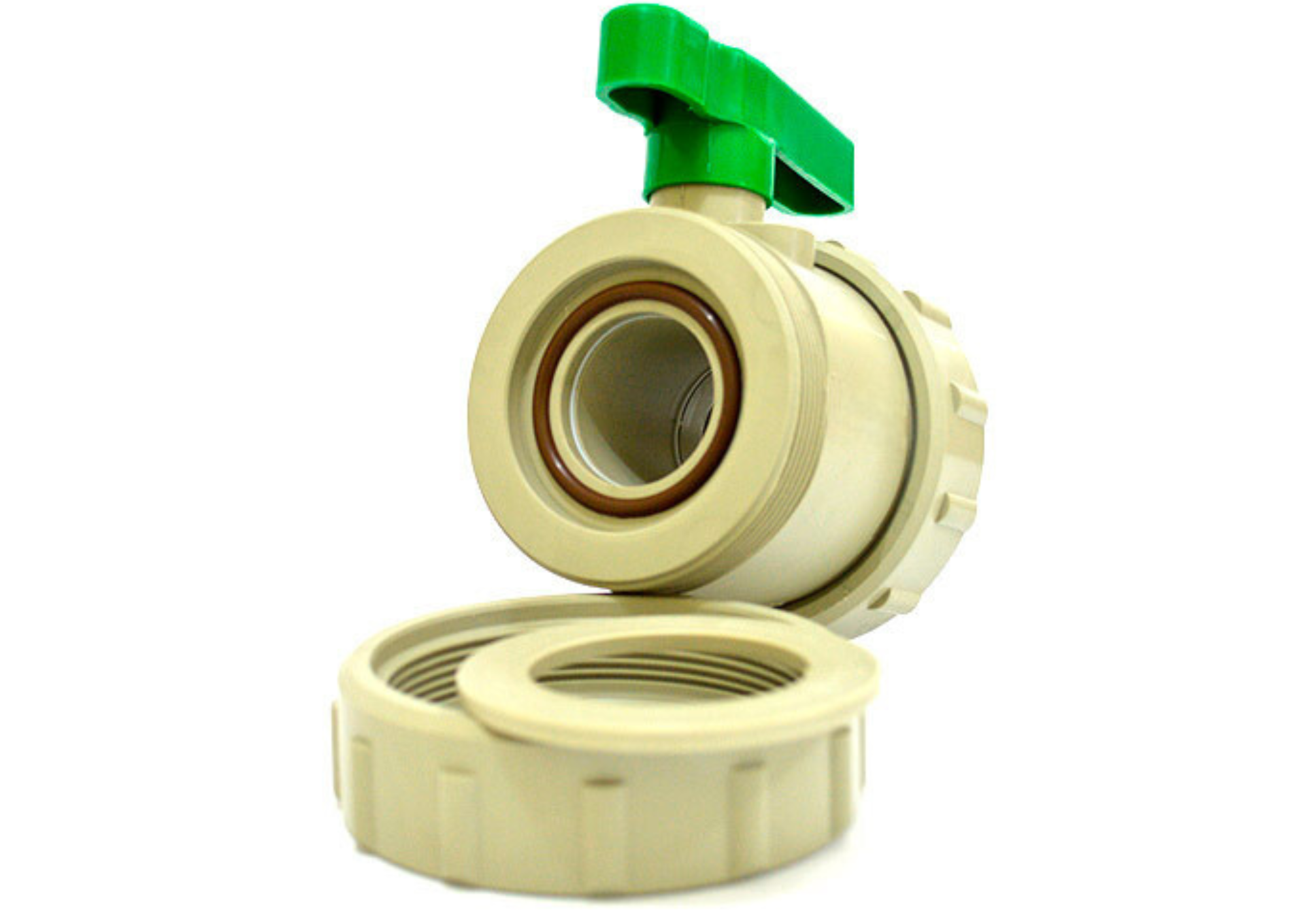

Válvula Esfera para Container
A válvula esfera para Container é fabricada a partir da injeção do termoplástico e com usinagem especial em torno CNC.
São válvulas de movimento rotativo, nas quais o obturador é uma esfera que descreve um movimento rotacional de 0° a 90° em relação ao sentido de escoamento do fluxo na tubulação, para abrir e fechar.
Indicada na passagem de fluxo em geral, e em especial para produtos químicos, corrosivos e abrasivos. (*)(*) Consultar tabela do fabricante./
Aplicações e Vantagens
Abertura rápida e indicação visual à distância da posição da esfera em relação ao escoamento do fluxo;Passagem ininterrupta do fluxo, estando completamente aberta, pois são construídas com passagem plena;Alavanca com indicação de anéis de vedação (orings);Alavanca cor VERDE: orings em VITON®;Alavanca cor AMARELA: orings em EPDM;Alavanca cor CINZA: orings em VITON® e corpo em PVDF;Sedes em PTFE (teflon);
Características Técnicas
Corpo: PP.
Diâmetros: DN 2" a DN 4”.
Conexões: Solda, Rosca (BSP ou NPT) e Flanges (ANSI 16.5 B ou DIN).
Vedações: EPDM ou VITON.
Classe de Pressão: PN – 10 ou 150 PSI.
Sedes: PTFE (teflon).
Válvula Esfera com Base para Atuador em 3 vias
A válvula esfera é fabricada a partir da injeção de termoplástico e com usinagem especial em torno CNC. Trata-se de válvula de movimento rotativo, na qual o obturador é uma esfera com duas cavidades, definindo assim a via em “L” (*). Importante destacar que sempre uma das vias permanecerá aberta.
A base para fixação de atuador pneumático ou elétrico é composto do mesmo material do corpo da válvula, forma assim um conjunto simétrico. Possui furação e quadro, que atendem as normas ISO.
Características Técnicas:
Aplicação: Passagem de fluxo com possibilidade de direcionamento.
Corpo: PP e PVDF.
Diâmetros: DN ½” a DN 4” – Válvulas Esfera em “L”.
Conexões: Solda, Rosca (BSP ou NPT) e Flanges (ANSI 16.5 B ou DIN).
Vedações: EPDM ou VITON.
Classe de Pressão: DN ½” até DN 2” - PN–16 ou 240 PSI.
Classe de Pressão: DN 2.1/2” até DN 4” – PN-10 – 150 PSI.
Sedes: Teflon - PTFE (teflon).
Válvula Esfera 3 vias em "L"
A válvula esfera é fabricada a partir da injeção de termoplástico e com usinagem especial em torno CNC.
Trata-se de válvula de movimento rotativo, na qual o obturador é uma esfera com duas cavidades, definindo assim a via em “L” (*).
Importante destacar que sempre uma das vias permanecerá aberta.
Aplicações e Vantagens
Direcionamento do fluxo;Possibilita visualização à distância, através da alavanca ou monitor de posição;Acionamento por alavanca, atuador pneumático ou atuador elétrico;Alavanca com indicação de anéis de vedação (orings);Alavanca cor VERDE: orings em VITON®;Alavanca cor AMARELA: orings em EPDM;Sedes em PTFE (teflon);Baixo torque de operação;Fácil manutenção, pois seu corpo é tripartido;Indicada na aplicação de produtos químicos (*), corrosivos (*) e abrasivos (*);Aceita temperatura de até 92º C.
Características Técnicas:
Aplicação: Direcionar o fluxo.
Corpo: PP.
Diâmetros: DN ½” a DN 4”.
Conexões: Solda, Rosca (BSP ou NPT) e Flanges (ANSI 16.5 B ou DIN).
Vedações: EPDM ou VITON.
Classe de Pressão: DN ½” até DN 2” - PN–16 ou 240 PSI.
Classe de Pressão: DN 2.1/2” até DN 4” – PN-6 ou 90 PSI.
Sedes: Teflon - PTFE (teflon).
(*) Consultar a tabela do fabricante.

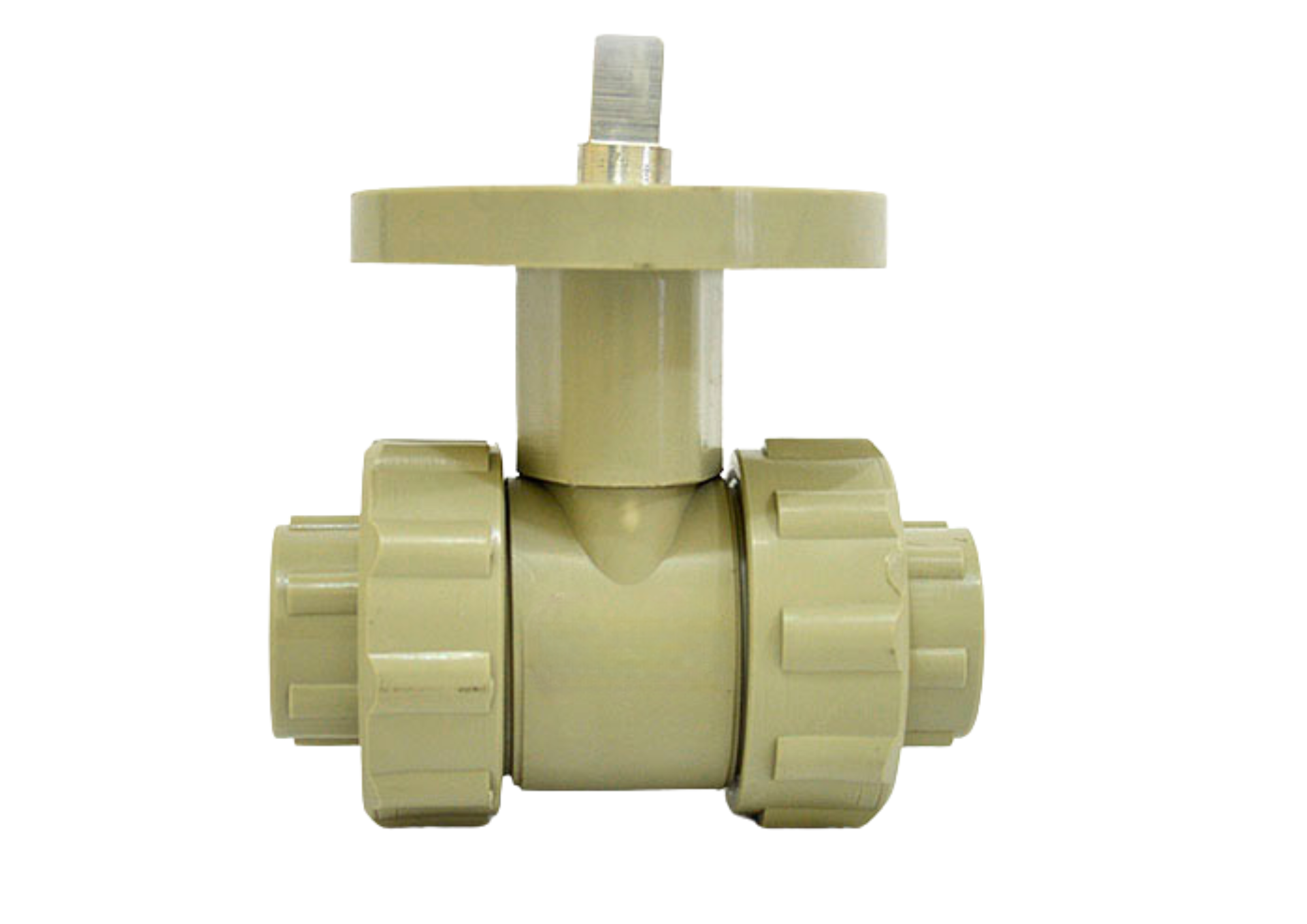

Válvula Esfera com Base para Atuador
A válvula esfera consiste em um dispositivo mecânico utilizado no controle do fluxo em tubulações. A esfera, dentro do corpo da válvula, tem um orifício no meio, que quando alinhado com as extremidades deste, permite a passagem (plena) do fluxo e na posição perpendicular, bloqueia o fluxo.A base para fixação de atuador pneumático ou elétrico é composto do mesmo material do corpo da válvula, forma assim um conjunto simétrico. Possui furação e quadro, que atendem as normas ISO.
Características Técnicas:
Aplicação: Abrir e fechar a passagem de um fluxo.Corpo: PP e PVDF.Diâmetros: DN ½” a DN 4”.Conexões: Solda, Rosca (BSP ou NPT) e Flanges (ANSI 16.5 B ou DIN).Vedações: EPDM ou VITON.Classe de Pressão: DN ½” até DN 2” - PN–16 ou 240 PSI.Classe de Pressão: DN 2.1/2” até DN 4” – PN-10 – 150 PSI.Sedes: Teflon - PTFE (teflon).
Válvulas Borboleta
Válvula de Borboleta com Base para Atuador
A válvula de borboleta tem um corpo, uma sede resiliente (VITON® OU EPDM), um disco de borboleta, uma haste, uma placa de posicionamento dentada, e uma manopla. A sede resiliente está sob compressão quando montada no corpo da válvula, fazendo assim uma vedação em torno da borda do disco e ambos os pontos superior e inferior em que a haste passa através da sede. Monta-se de modo a formar uma vedação positiva em torno da haste para proteção adicional.Para fechar ou abrir uma válvula de borboleta, gire a manivela apenas um quarto de volta para girar o disco de 90 °. Algumas válvulas de borboleta maiores podem ter um volante que opera por meio de um arranjo de engrenagens para operar a válvula. Este método é utilizado especialmente onde há limitações de espaço impede a utilização de um cabo longo.*Possibilidade de instalação de atuadores pneumáticos ou elétricos.
Características Técnicas
Acionamento: Alavanca graduada, caixa redutora de engrenagem, atuador pneumático ou elétrico.Corpo: PP.Borboleta: PP, PVDF.Diâmetros: DN 2” a DN 14”.Conexões: Waffer entre Flanges.Acessório: Colarinho/espaçador (*).Vedações: EPDM ou VITON.Classe de Pressão: PN-10 até DN 4”, acima consultar o fabricante.

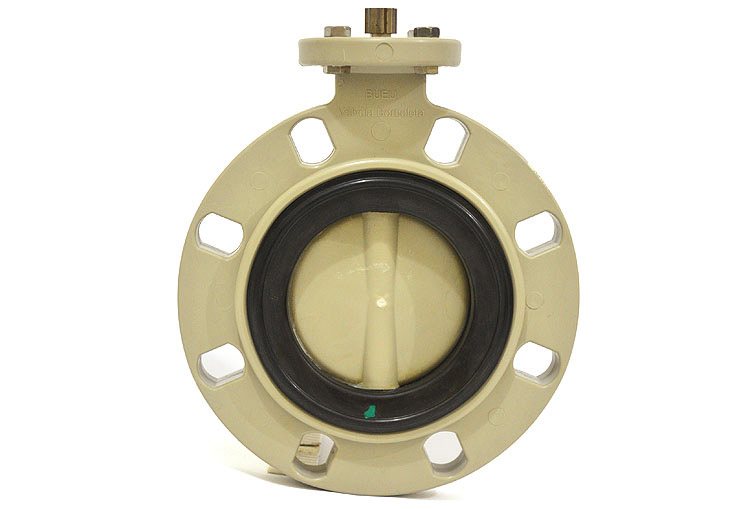

Válvula Borboleta
A válvula de borboleta tem um corpo, uma sede resiliente (VITON® OU EPDM), um disco de borboleta, uma haste, uma placa de posicionamento dentada, e uma manopla. A sede resiliente está sob compressão quando montada no corpo da válvula, fazendo assim uma vedação em torno da borda do disco e ambos os pontos superior e inferior em que a haste passa através da sede. Monta-se de modo a formar uma vedação positiva em torno da haste para proteção adicional.Para fechar ou abrir uma válvula de borboleta, gire a manivela apenas um quarto de volta para girar o disco de 90 °. Algumas válvulas de borboleta maiores podem ter um volante que opera por meio de um arranjo de engrenagens para operar a válvula. Este método é utilizado especialmente onde há limitações de espaço impede a utilização de um cabo longo.*Possibilidade de instalação de atuadores pneumáticos ou elétricos.
Características Técnicas
Acionamento: Alavanca graduada, caixa redutora de engrenagem, atuador pneumático ou elétrico.Corpo: PP.Borboleta: PP, PVDF.Diâmetros: DN 2” a DN 14”.Conexões: Waffer entre Flanges.Acessório: Colarinho/espaçador (*).Vedações: EPDM ou VITON.Classe de Pressão: PN-10 até DN 4”, acima consultar o fabricante.
